Vortex-Sonde VA40 ... ZG5 - fixe Eintauchtiefe, große Sensormaterial-Auswahl, max. +240 °C
Produktbeschreibung

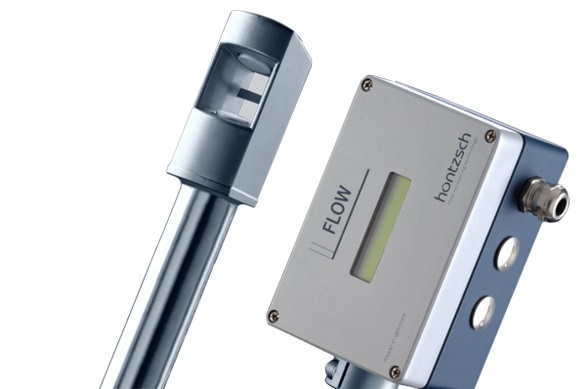

Vortex Sonde VA40 ... ZG5:
Vortex-Sonde VA40...ZG5 mit Sondenkopf-Diagonalmaß 40 mm und Anschlussgehäuse. Sondenmaterial: Edelstahl, Hastelloy, Titan und Tantal. Temperaturbeständigkeit bis +100, +180 oder +240 °C. Sensorlänge 300 mm (Standard, andere Längen auf Anfrage). Prozessanschluss über Fest-/Losflansch-Kombination. Optional mit integriertem Temperatursensor Pt100. Einsetzbar für stationäre Messung der Betriebsgeschwindigkeit v [m/s] und des Betriebsvolumenstroms V/t [m³/h] und Temperatur t [°C] (Option) in sauberen sowie kondensat- und partikelbeladenen Gasen. Signalauswertung im integrierten Messumformer UVA (Option Ausgang Temperatur 4-20 mA) oder durch separaten Messumformer UVA bzw. Systemgerät µP-Vortex (VT-VA, bei integr. Pt100). Für Anwendungen gemäß ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0, Zone 20) ist zusätzlich ein Trenn-/Speisegerät LDX2 erforderlich.
Ausgangssignale (nur bei integriertem Umformer UVA):
- 4-20 mA (Durchfluss proportional)
- Mengenimpuls / Grenzwert
- Parametrierbar über Schnittstelle RS232 und Software UCOM (nur bei integriertem Umformer UVA).
Technische Spezifikation
Eigenschaften für Vortex Sonde VA40 ... ZG5:
- Messbereich: 0,5 ... 40 m/s
- Druckbeständigkeit: bis 3 bar / 300 kPa Überdruck
- Medientemperatur: -20 ... +100 / +180 / +240 °C
- Medium: Gase
- Angezeigte Messgrössen: Strömungsgeschwindigkeit, Durchfluss, Volumen
- IP-Schutzart: IP65 (Anschlussgehäuse)
- Ex-Schutzart: mit integr. UVA: ATEX Kategorie 3G und 3D (Zone 2 und 22), (Option) ohne integr. UVA: ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0/1, Zone 20/21) (Option)
- Sensor-Ausgänge: v/VA, vt/VAT, Analogausgang, Mengenimpuls (bei integr. UVA)
